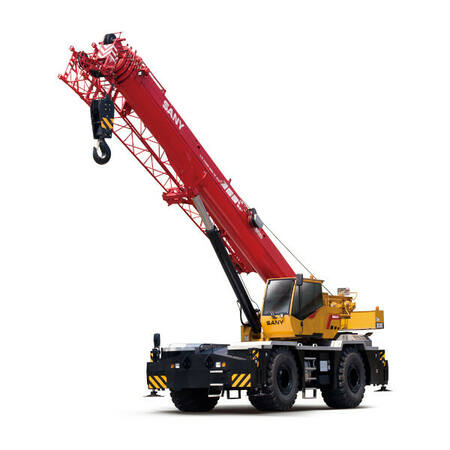

SRC600C Короткобазовый кран SANY

Короткобазовый кран SRC600C

Кабина оператора

Из коррозионно-стойкой стали, звукоизолированная, с безопасным стеклом и раздвижной дверью. Комфортабельное регулируемое кресло, датчики и приборы управления двигателем и движением крана, джойстики управления крановой установкой. Звуковой сигнал, стеклоомыватели и очистители, кондиционер, независимые обогреватели кабины, вентилятор. Солнцезащитный козырек, огнетушитель, ремень безопасности, освещение салона, CD/MP3 радио магнитола. Термоизолирующие накладки на поручнях

Двигатель

Дизельный двигатель DongFeng Cummins ISDe 285 30, 6 цилиндровый, жидкостного охлаждения, с турбокомпрессором. Мощность 210 кВт при 2500 об/ мин. Максимальный крутящий момент 970 Нм при 1500 об/ мин. Счетчик моточасов, индикатор уровня охлаждающей жидкости, аудио-визуальной системой оповещения при неисправностях. Объем топливного бака 300 л.

Стрела

11,3-43,5 м., 5-ти секционная телескопическая U-образная, с предохранительным клапаном на цилиндре телескопирования. Один гидравлический цилиндр подъема двойного действия (-2°C до +80°C) со встроенным предохранительным клапаном. Оголовок стрелы с четырьмя роликами, механический индикатор угла наклона стрелы. Решетчатый раскладной удлинитель стрелы – гусек 9,2-16 м с фиксированными углами наклона 0, 15, 30 градусов.

Механизм поворота

Бесступенчатое вращение на 360°, планетарный редуктор, рабочий и стояночный тормоз. Скорость вращения от 0 до 2,6 об/мин.

Противовес

Один блок 4,5 тонны закреплен на раме поворотной платформы.

Гидравлическая система

Аксиально-поршневой насос, чувствительный к нагрузке, 1 трехсекционный шестеренчатый насос. Гидравлический бак с индикатором уровня жидкости. Штуцер контроля давления в системе.

Система безопасности

ОГМ и независимая система ограничения высоты подъема крюка с аудио-визуальной системой оповещения и блокировкой. Электронный цветной дисплей, отображающий текущую информацию о работе крана:

• угол подъема и вылет стрелы
• высота подъема и масса груза
• грузовой момент
• максимальная грузоподъемность
• индикатор 3-х витков на лебедке подъема
• прибор приближения к ЛЭП
• гидрозамок на цилиндре подъема и телескопирования стрелы

Основная лебедка

Аксиально-поршневой насос с планетарным редуктором и автоматическим многодисковым тормозом. Лебедка оснащена канатом 20 мм, длиной 235 м.

Вспомогательная лебедка

Аксиально-поршневой насос с планетарным редуктором и автоматическим многодисковым тормозом. Лебедка оснащена канатом 20 мм, длиной 165 м.

Крюкоблоки

1 крюкоблок грузоподъемностью 60 т с четырьмя роликами, поворотный, с предохранительной защелкой зева крюка, массой 360 кг. Крюк с шаром утяжелителем массой 160 кг., грузоподъемностью 8 т.

Электрооборудование

24 В , полный комплект осветительных и сигнальных устройств, включая передние фары, стоп сигналы, указатели поворота, аварийный сигнал, расположенные на кабине и главной секции стрелы рабочие фонари, проблесковые маяки желтого цвета.

Шасси

Выносные опоры

4 односекционные выносные гидравлические опоры, 3 положения работы 0 %, 50 % и 100 %. Стальные подпятники.

Оси

2 оси управляемые и ведущие, передний мост зафиксирован на раме, задний мост соединен шарнирно. Автомобильное устройство блокировки заднего моста.

Тормозная система

Гидравлическая двухконтурная система, воздействует на все колеса. Дисковые тормоза. Парковочный тормоз пружинно-гидравлического типа воздействует на трансмиссию.

Шины

4 шины, 29.5R25

Трансмиссия

4х4, автоматическая, 6 скоростей переднего хода и 6 заднего хода. Отключение переднего моста для движения в режиме 4х2.
